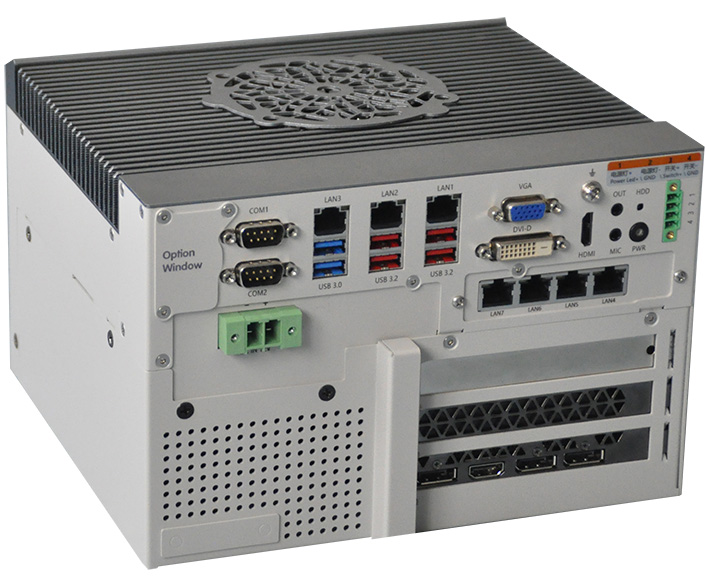

多功能无风扇工控机

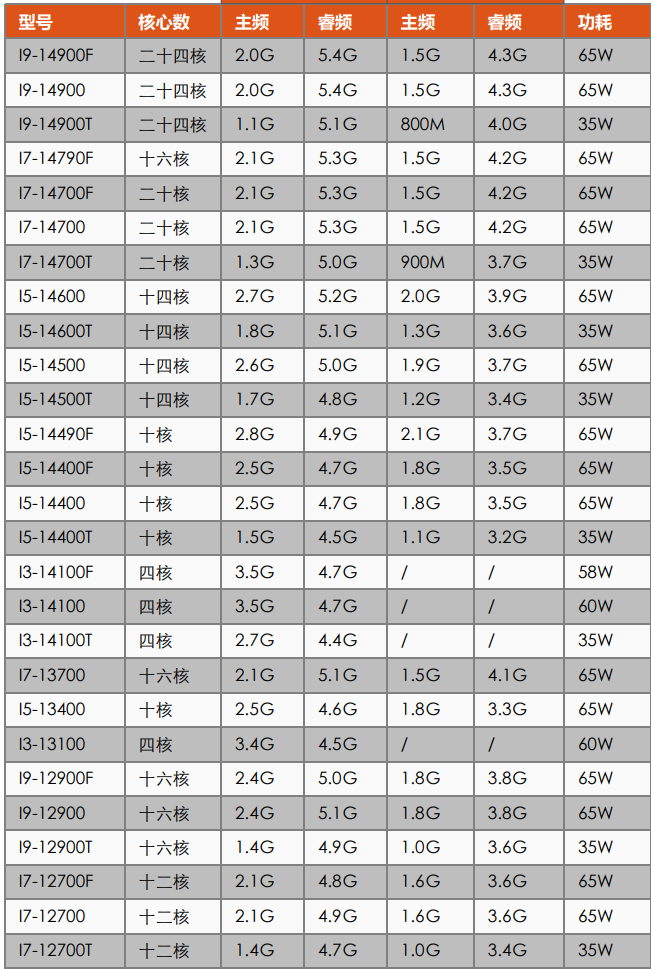

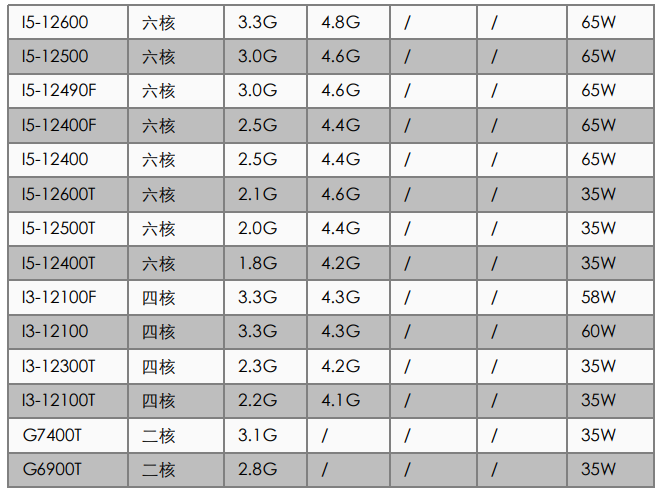

CPU：可以i5i7i9 Alder Lake 10nm 12th 13th 14th Gen；Intel® Core™ i9/i7/i5/i3/Pentium® /Celeron® LGA1700处理器

芯片组：Intel® Q670/H610芯片组

BIOS：64MbSPIFLASH

显示：提供1 x VGA，1 x DVI-D，1 x HDMI显示接口

存储：1 x mSATA，1 x m.2 M-Key SATA/NVMeX4 2280（Q670）可选2.5寸或3.5寸硬盘 Q670支持双硬盘RAID0加速/RAID1镜像

USB：默认4 x USB 3.2 GEN2，2 x USB 3.0 GEN1，可再扩展更多USB接口

COM：默认2 x COM，可选RS232/422/485等不同协议、可选芯片隔离、可选光耦隔离等，可再扩展更多COM接口

音频：Realtek ALC987声卡，支持Line-out，Mic-in

GPIO：16路/32路GPIO可选，可选主板直出标准型GPIO，可选光耦隔离强固型GPIO，支持干接点、湿节点，双向光耦隔离，耐受电压高达80V。可选NPN、PNP模式。DI为滤除干扰，5V以下不动作。DO经OD门放大，输出电流可达300-500mA

看门狗：Watchdog复位功能，支持1~255秒系统重启

电源接口：锁固型供电接口，输入电压12V、20V、24V、36V、48V、55V可选，提供圆形和接线式多种电源端子可选

操作系统：支持Win10/11/Linux

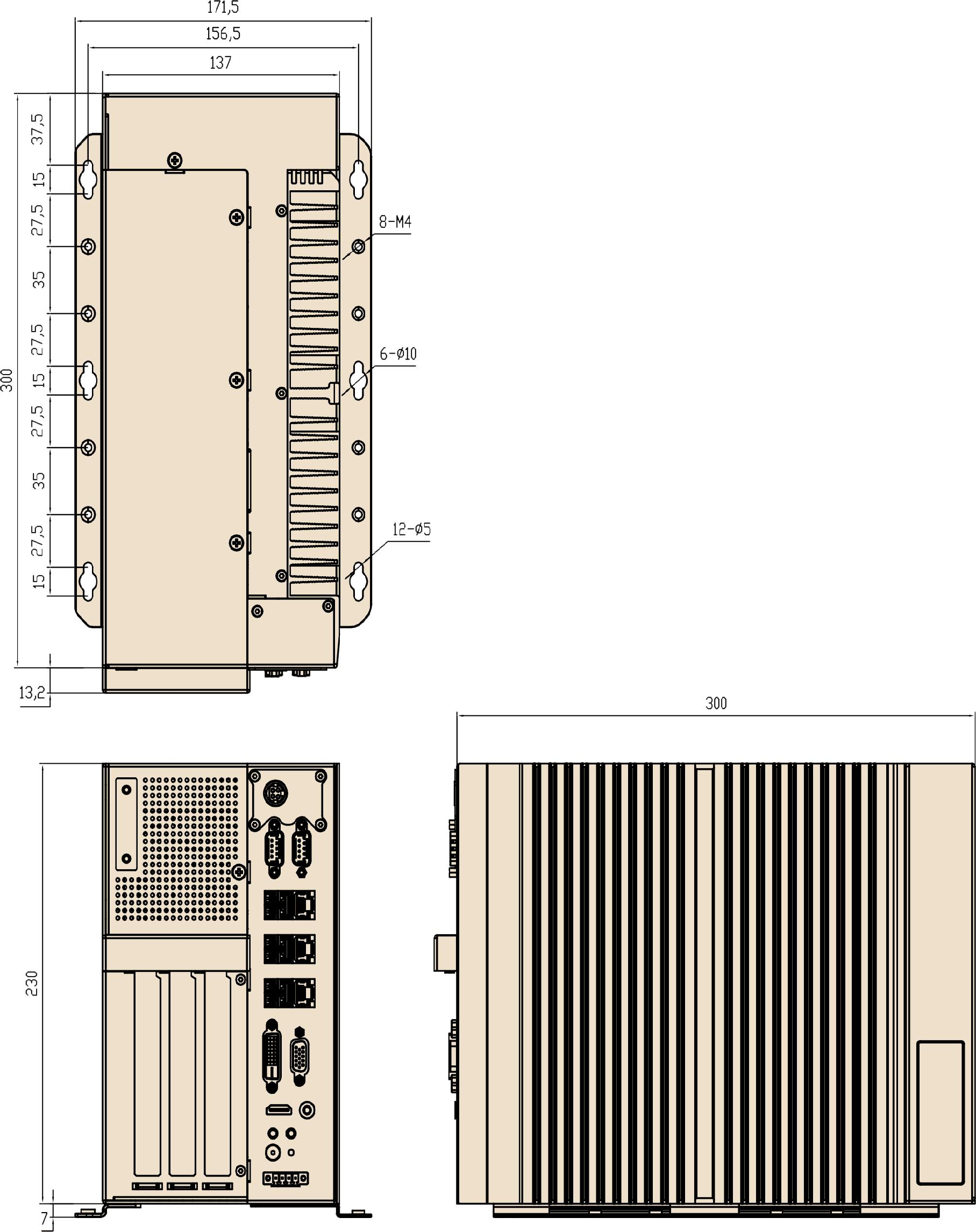

摆放方式：卧式摆放固定方式，多插槽款支持立式摆放固定方式

工作温度：-10℃ ~ 60℃

存储温度：-20℃ ~ 85℃

工作湿度：5% ~ 95%（操作，无冷凝）振动 配SSD：5Grms/5~500Hz/随机；冲击 配SSD：50G/半正弦/持续11ms；

配HDD：1Grms/5~500Hz/随机20G/半正弦/持续11ms

扩展接口：丰富的接口扩展能力，可扩展COM、USB、SMBUS、PS/2、LPT、16/32路GPIO、多网口视觉卡、光源控制器。

扩展插槽：丰富的插槽扩展能力，1 x 全长miniPCIE插槽，可扩展wifi模块、4G模块、MVB模块等通用

 专用模块；1 x m.2 B-Key 3042/3052插槽，可扩展4G、5G模块等；PCIE16X、4X（Q670）、1X、PCI插槽灵活组合数十种扩展插槽可选。

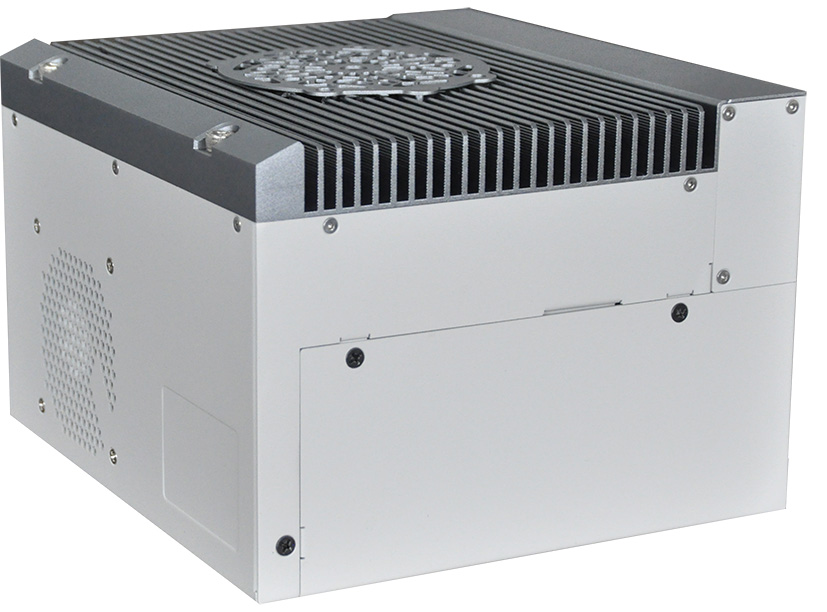

无风扇设计：封闭式无风扇机身散热，杜绝传统内置散热风扇及其灰尘造成的故障隐患

温控辅助 散热风扇：可选外置温控辅助风扇，温度不高时风扇怠速运行，温度升高时风扇转速同时提高，直至全速运行，且易拆卸易，维护针对高温、封闭环境，外置温控辅助散热风扇参与辅助散热，强化散热，提高系统运行舒适性，增强系统稳定性。
