指挥调度系统 宏拓HOTO-8000 通信指挥调度系统
HOTO-8000 宏拓通信指挥调度系统采用先进的数字信号处理技术和大规模集成电路技术，可以将不同频率、不同制式、不同种类的无线通信终端连接在同一个语音平台上，达到全异的无线通信系统的互联互通，也可连接固定电话网、蜂窝移动通信网、互联（IP）网、无线局域网以及集群移动通信系统、卫星通信系统等。
宏拓HOTO-8000 通信指挥调度系统是一套适合群指挥的语音调度系统，可以扩展多种电话交换机的数字信令标准，具有多种窄带、宽带的语音数据接口能力。HOTO-8000 通信指挥调度系统可用于防空兵阵地指挥的作战、训练演习、反恐维稳、以及抢险救灾等。可在自然灾害或突发事件发生时提供车载、固定、便携、移动各种通信方式的应急互通平台。而且还迅速快捷地提供包括公共和专用、有线和无线、跨地区、跨部门的应急互通通信系统的协同作战语音平台。



二、宏拓HOTO-8000 通信指挥调度系统-研制背景
目前的调度机基本上是无线集群调度是一个独立的系统，有时加上独立的电话转换接口；而有线调度系统只负责固定电话的调度，原有的邮电标准或电力调度机标准只定义了有线电话部分。几年来，随着IP电话的普及，基于IP的调度机也实现了无线集群和有线电话的综合调度，IP技术下也解决了很多通信手段的接口网关问题，如GSM/CDMA（GOIP）网关、无线集群网关（ROIP）等，但网关种类不多，且都是几台设备级联在一起，没有一体化设备。
现在市面上的指挥调度机将各种技术叠加在一起，设备庞大、管理复杂、容量小、软件启动时间长、接口种类少，在便携应急方面应用不太方便，尤其与野外军用级电话相连时各种信令接入不能完全实现（如2100Hz带内信令、DCP信令等）。

应急通信指挥机需要大量的群组会议操作，现有基于IP的调度机实现更多会议室技术时需要大量的运算，对处理器要求较高，会议室成员越多，声音效果越差。

三、宏拓HOTO-8000 通信指挥调度系统-系统性能优势
目前调度机的发展趋势是向IP 化发展，国际民航组织也推出了IP 调度在空管上的使用规范，但重要领域的IP 调度都是对IP 传输网的性能有特定的要求，如端口流量限制、VLAN划分等是IP 调度可靠应用的基本保证，基本都是IP专网。在没有IP 传输规划的办公网上传输IP 语音仍有许多安全隐患。
 宏拓调度系统是基于传统TDM 时隙交换的语音调度系统，传统语音接口卡种类多，具有交换响应快、硬件语音会议室可以做的容量很大、系统各模块启动速度很快等特点。在一些安全等级高的应用领域任然是主选产品。

其调度控制是基于TDM的，但在语音传输和接入时提供VOIP通道。可以使用无线IP网，方便灵活。
四、HOTO-8000 通信指挥调度系统---产品系列
 宏拓HOTO-8000 可以插入WG300盘，提供120路64K的pcm语音（FXO、FXS、E&Mvoice、Mag等），同时提供无线电台接口和VHF电台接口可以满足多机控制标准，提供调度台以太网接口。提供2个E1的No.1、No.7、PRI信令接入，也可用于接pcm扩展用户接口通道.

1、HOTO-8000 通信指挥调度系统---主机最大配置
宏拓HOTO-8000调度系统最多可以接最多48路无线电台设备，含HF（短波）、VHF（超短波）单边带电台、350M和800M集群对讲等。
设备的中继和用户接口可以是：
ØGSM/CDMA接口；
ØWAN口支持电接口(RJ45)或者光接口(FC)形式的IP电话的接入通道；
Ø普通电话中继接口；
Ø普通磁石接口或2100HZ磁石接口；
Ø卫星电话接口；
Ø中国1号信令、中国7号信令、PRI信令等。
Ø本设备接普通电话或有线对讲终端的接口数量最多120路，并可以通过2个E1接口扩展60路。

  宏拓HOTO-8000 通信指挥调度系统-主机用户盘介绍
主控交换盘可以提供电话会议、最多召开32 个电话会议，提供同时进行64 路DTMF 检测，主控盘上提供2 组E1 接口，可以配制成中国7 号信令、或PRI信令，也可以配置成60 路用户接口。 可以直接与调度电话等终端相连使用，也可以和调度台配合使用实现灵活的调度功能。

本设备可以提供同时记录30 路语音的实时记录功能。也可以将要记录的E1语音通过以太网发送到计算机上记录。
整机提供12 个用户盘位，每个盘位可以插入VHF 接口盘、FXS 用户电话盘、FXO 局端电话盘、Hot热线电话盘、MAG磁石电话盘等。
用户盘处插入VHF 电台接口盘时每盘4 路，可以连接电台发射机、接收机、遥控操作台等。
插入FXS、FXO、MAG盘时，每盘10 路。
FXO接口允许通过交换机用户线访问 上的调度资源。即外线通过FXO 也可以守听VHF电台接口。
FXS用户接口可以接普通电话机、PTT对讲终端等。也可以通过pcm接入传输到更远操作站点。

   宏拓指挥调度系统HOTO-8000 通信-主机工作模式
1）多方会议模式：与普通电话机对讲采用多方会议的模式，即对应每一个VHF无线电配置1个会议号，所有守听该电台的电话可以拨号进入该会议室，在会议室内，任何一方（包括电台和电话）的语音都会被发送到其他电话，也能发送到VHF电台。VHF的连续发射时间限制在2分钟之内。由于会议室容量有限，可以自由对讲的电话终端数量有限。但此时还可以增加一些只接听的终端。
2）普通电话对讲模式：此种模式加入某个VHF对讲的电话数量不受限制，电话拨入VHF的接入号码后即可守听该电台的语音，当要与电台讲话时，需要按话机上的flash键、或拍插簧可以获得20秒的讲话（系统默认20秒，也可有系统设置），为防止多人争抢，获得讲话权的话机上有讲话提示音。
3）PTT终端对讲模式：这种模式下终端平常都处于对电台的守听状态，当需要发言时按下PTT键（普通电话机需要增加PTT适配器，我公司提供带PTT功能切换的电话机），讲话时间由终端决定！
4 ）广播模式：VHF电台的声音单向广播到各个加入守听的电话中，终端只接听VHF的声音，这种模式不限制收听每个VHF语音的电话数量。
4、HOTO-8000 通信指挥调度工作模式.
  ---无线通道接入控制模式
 1 ) 、PTT控制模式：有PTT功能的音频接口在与无线电台、集群接口时，优先使用PTT控制模式
 2 ) 、DSP音量控制模式：有些音频终端无PTT功能（如会议话筒），就需要动态监测声音大小，通过声音大小来控制无线接口的接受和发送
 3 ) 、双音频话机键盘控制模式：电话机和手机可以通过双音多频（DTMF）键盘向调度机发出控制无线接口的接受和发送命令。
 5、HOTO-8000 通信指挥调度系统--典型终端分类

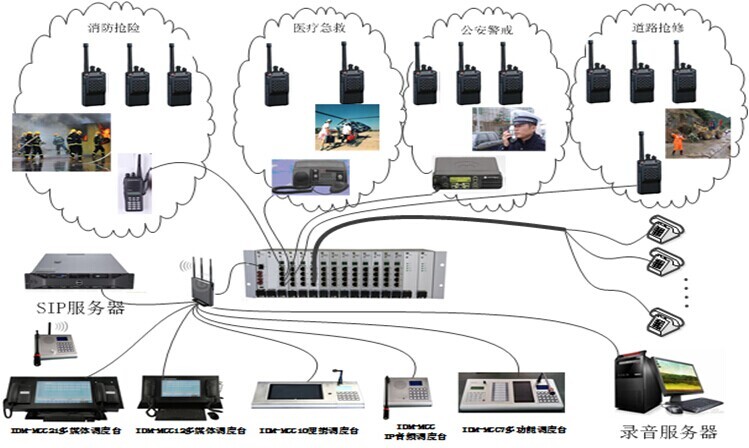

HOTO-8000 通信指挥调度系统通信媒介示意图

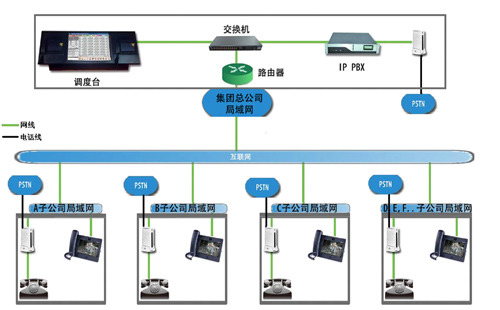

6、HOTO-8000 通信指挥调度系统-与IP网的接入终端相连

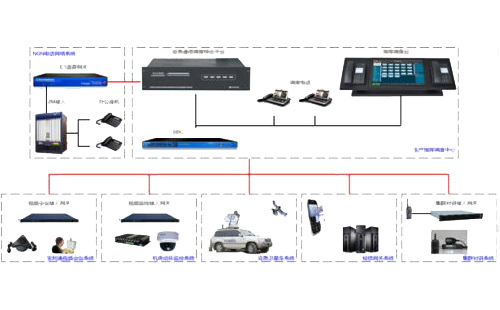

7、HOTO-8000 通信指挥调度系统-与瑞光极远传输和接入设备连接相连
8、HOTO-8000 通信指挥调度系统-与瑞光极远各种TDM调度台光纤联网
9、HOTO-8000 通信指挥调度系统-与HOTO-8000 MCC IP键盘调度台对讲过程
10、HOTO-8000 通信指挥调度系统-与瑞光极远各种IP调度台联网

每一台HOTO-8000 C可以通过双绞线、E1、IP路由连接到其他HOTO-8000 9000C设备上。每台HOTO-8000 C最多可以连接48台电台，或者最多可以连接120部电话终端。
每台HOTO-8000 C可以连接最多60路对讲终端（包括本端、远端的音频终端），HOTO-8000 9000C远端可以连接的同类设备决定于提供的中继口数量，有两个E1口，最多不超过110路环路中继FXO口。

六、HOTO-8000 通信指挥调度系统--多机级联扩容

每一台HOTO-8000 C可以通过E1进行扩容操作。由于电台接口盘是4路接口，可以通过每个E1接口扩展30路电台接口。
作为扩展级联的M900C只起到pcm扩展接口的作用，不再有调度交换的功能，也没有操作面板。

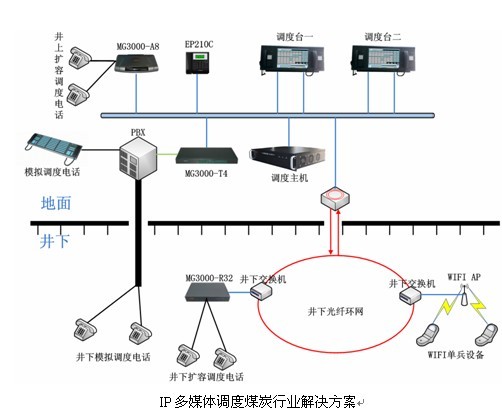

七、HOTO-8000 通信指挥调度系统-光纤环网音视频布防系统
HOTO-8000 C可以接入120路有线、无线系统。还可以通过光纤环网实现音视频监控指挥。
环网的优势是中间某点光纤断开后，不影响正常通信。
可以做到远端提机即通，图像同步显示。也可以对各个岗位进行广播、转接，电话机和集群对讲机可以同时监听。做到流动岗和固定岗相结合。
本系统可以有最多8个光纤环，每两个环共享30路电话。

支持环网插卡是HOTO-8000 MPconv盘，远端连接HOTO-8000 NTD421。

HOTO-8000 通信指挥调度系统功能

1)、提供多种制式通信接口

2)、提供自动和人工接续方式

3)、提供一键直通的调度功能

4)、提供平板遥控同步操作功能

5)、提供指挥录音和播放功能

八、HOTO-8000 通信指挥调度系统---系统优点
1.基于TDM的调度系统带宽预留、永不占线、抗干扰能力强，语音时延小，而IP软交换易受IP广播风暴、或其他突发IP流量的影响。
2.适应的终端类别多；用户终端通信方式多样，满足各种应急需求；
3.本指挥机接入外部通信资源的手段多，直接提供多种通信手段；
4.最常用的指挥操作一键完成；
5.群组指挥（会议指挥）灵活、功能多，一键操作；
6.体积小，便于携带，自带电池、适合野外作业、野外部署快。
7.系统状态和用户状态采用多色指示灯显示，系统设置和系统功能操作采用液晶屏辅助显示.


HOTO-8000 通信指挥调度系统---系统优点(续)
•通过基带音频的跨接具有可靠的保密性。（无接收无发射功能)
•统一调度功能是由有权限的控制台操作，安全可靠。
•模块式结构支持热插拔，实时更换其他通用模块。
•可保存模块设置的参数,无需更换同类模块而改变使用频率范围。
•快速灵活地组成临时通话网及优先通话网。有交叉互通能力，具备多网交换互通功能。
•快速建立/拆除临时无人职守的监听功能。
•设备由11V~15V直流供电，可用轻便的充电电池或车上电源，也可用110V~220V交流电源。
•设备具有时域降噪，发射/接收音频延迟。
•话音操控发射检测。（VOX）
•话音调制识别。（VMR)
•双音多频检测及产生。（DTMF ）
•陆上公共电话网自适应混合。（PSTN）
•发射机监控音。
•IP网络中传输无线信号(RoIP)。

宏拓HOTO-8000 通信指挥调度系统是一套适合群指挥的语音调度系统，可以扩展多种电话交换机的数字信令标准，具有多种窄带、宽带的语音数据接口能力。

宏拓调度系统是基于传统TDM 时隙交换的语音调度系统，传统语音接口卡种类多，具有交换响应快、硬件语音会议室可以做的容量很大、系统各模块启动速度很快等特点

HOTO-8000 通信指挥调度系统-与IP网的接入终端相连

HOTO-8000 通信指挥调度系统-与HOTO-8000 MCC IP键盘调度台对讲过程
